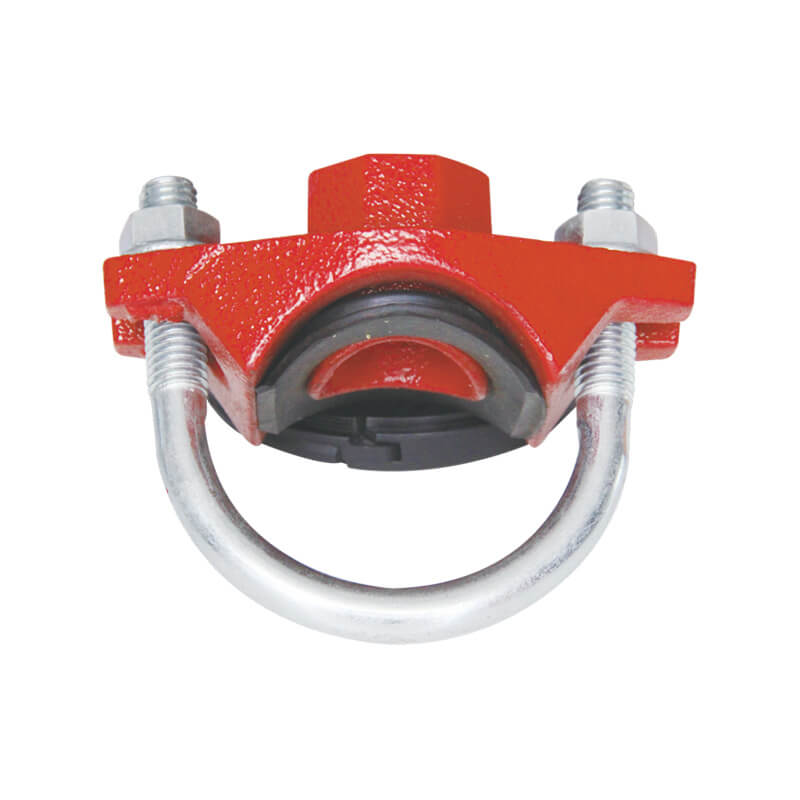

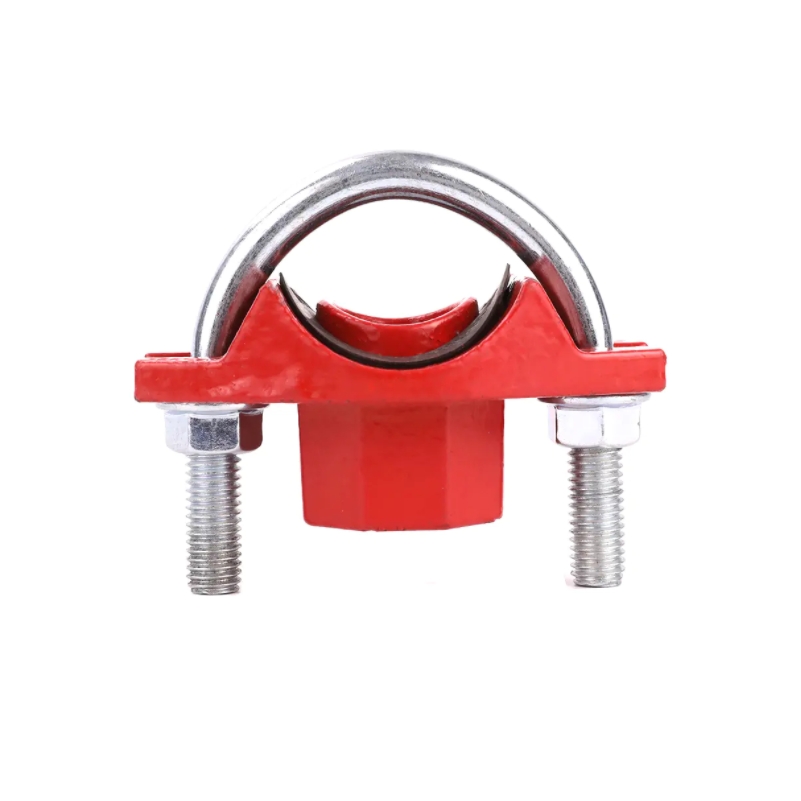

U-bolt with threaded branch

U-bolt med gevindgren

Funktioner:

Certifikat: FM-godkendt / UL-listet / LPCB

Størrelse: 1”*1/2” – 3”*1” (DN 25*15 – DN 80*25)

Tryk: 300 psi

Materiale: ASTM A536, GRADE 65-45-12, QT450-10

Gevind: ASME B1.20.1, ISO 7-1, GB 7306

Rille: AWWA C606, ISO 6182-12

Overflade: P: Malet E: Galvaniseret B: Sort S: Epoxy G: Varmgalvaniseret

Chat nu

Produktdetaljer

U-bolt med gevindforgrening giver et ekstra gevindudløb i eksisterende rørledning ved blot at forbinde det forudindstillede hul på hovedrørets overflade.

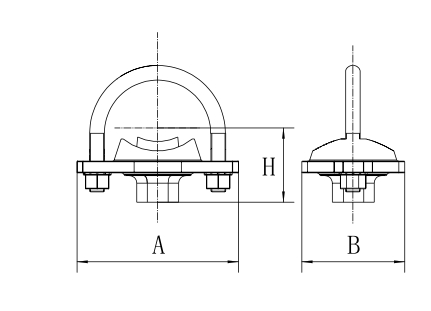

STØRRELSE		OD STØRRELSE	A(MM)	B (MM)	H (MM)
1"×1/2"	DN25×DN15	33,7X21,3	89	58	45
1 1/4"×1/2"	DN32×DN15	42,4X21,3	89	58	49
1 1/4"×3/4"	DN32×DN20	42,4X26,9	89	58	49
1 1/4"×1"	DN32×DN25	42,4X33,7	89	58	49
1 1/2"×1/2"	DN40×DN15	48,3X21,3	89	58	52
1 1/2"×3/4"	DN40×DN20	48,3X26,9	89	58	52
1 1/2"×1"	DN40×DN25	48,3X33,7	89	58	52
2"×1/2"	DN50×DN15	60,3X21,3	89	58	58
2"×3/4"	DN50×DN20	60,3X26,9	89	58	58
2"×1"	DN50×DN25	60,3X33,7	89	58	58
2"×1 1/4"	DN50×DN32	60,3X42,4	89	58	58
2 1/2" × 1/2"	DN65×DN15	73,0X21,3	109	58	68
2 1/2"×3/4"	DN65×DN20	73,0X26,9	109	58	68
2 1/2" × 1/2"	DN65×DN15	76,1X21,3	109	58	68
2 1/2"×3/4"	DN65×DN20	76,1X26,9	109	58	68
2 1/2"×1"	DN65×DN25	76,1X33,7	109	58	68
3"×1"	DN80×DN25	88,9X33,7	146	74	80
