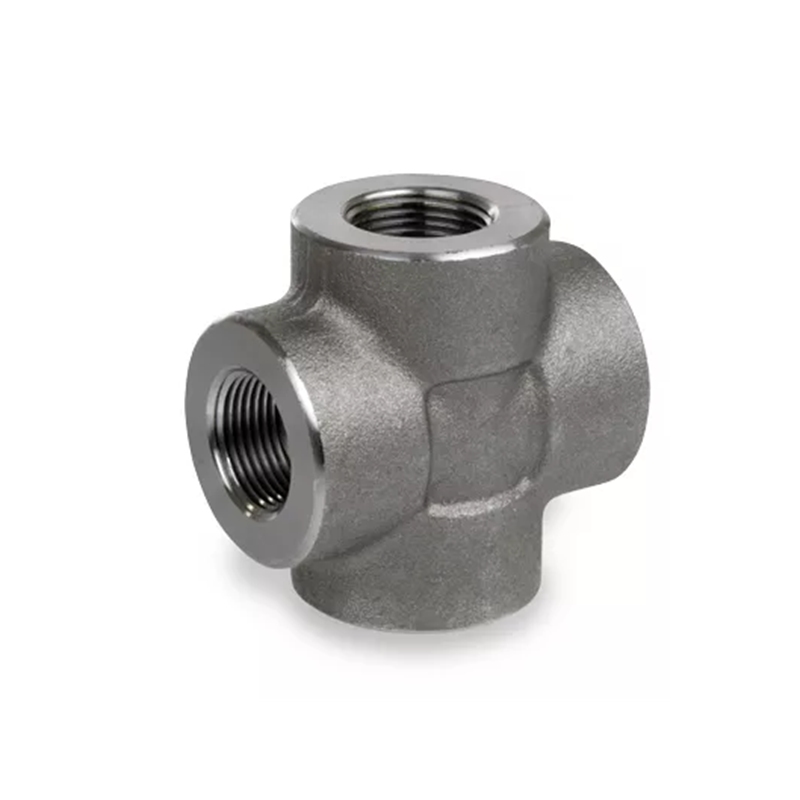

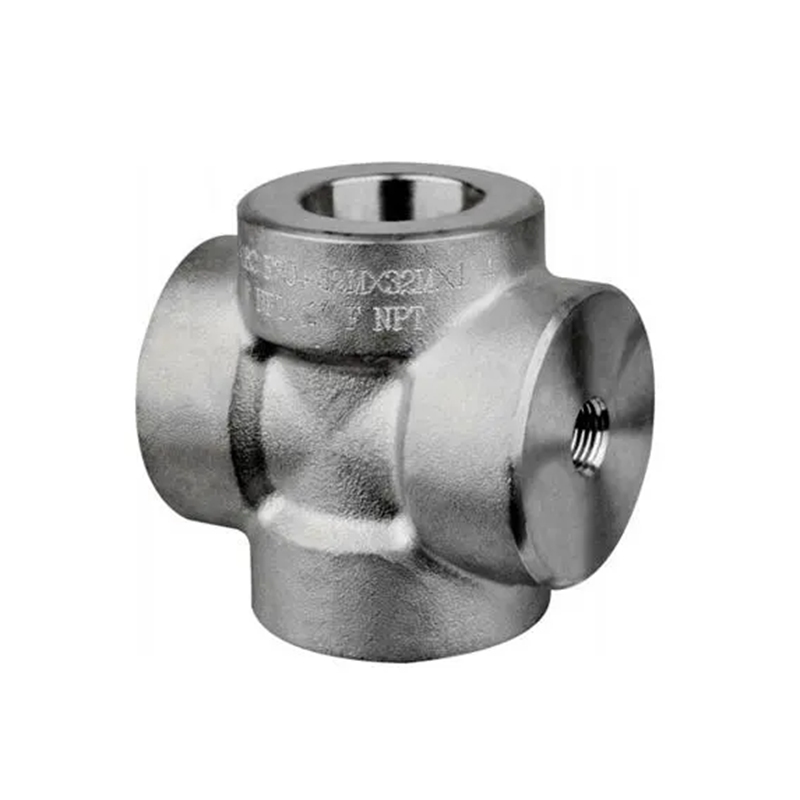

Croix de filetage forgé

Caractéristiques:

Certificat: ISO

American Standard: ASME B16.11

Matériau: Arec au carbone ASTM A 105 / acier inoxydable

Type: ajustement forgé

Sujet: NPT / BSPT

W.Pressure: classe 2000/3000/6000

Surface: Galvanisé d'origine / chaud

Discuter maintenant

Détails du produit

Croix de filetage forgé est utilisé dans les systèmes de tuyauterie à haute pression et à haute température pour connecter quatre tuyaux à une intersection commune par les fils.

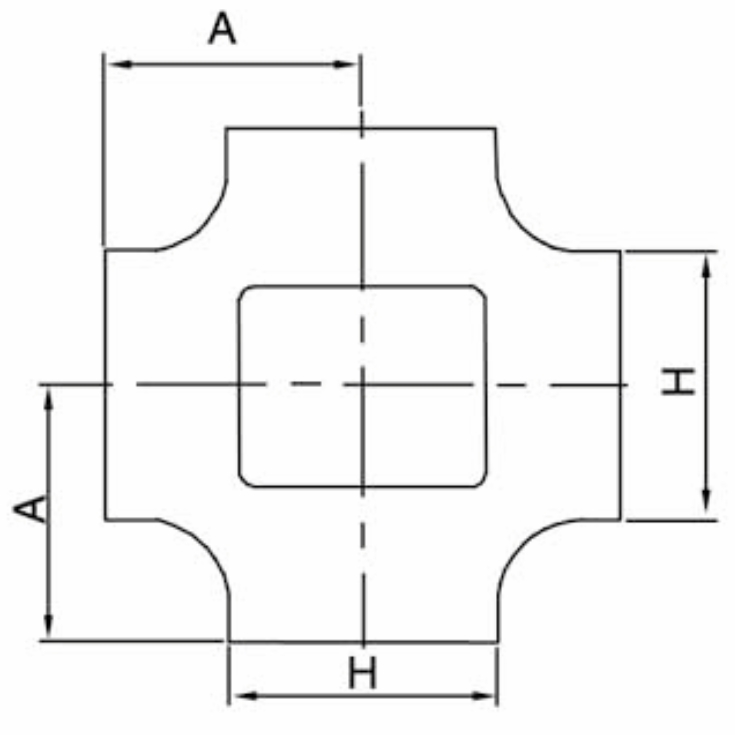

TAILLE		Centre pour se terminer UN			Dia extérieur. H			Épaisseur de paroi G Min			Longueur du fil
NPS	DN	2000 lb	3000 lb	6000 lb	2000 lb	3000 lb	6000 lb	2000 lb	3000 lb	6000 lb	L5 min	L2 min
1 {{url_placeholder_0}}	6	21	21	25	22	22	25	3.18	3.18	6.35	6.4	6.7
1 {{url_placeholder_0}}	8	21	25	28	22	25	33	3.18	3.30	6.60	8.1	10.2
3 {{url_placeholder_0}}	10	25	28	33	25	33	38	3.18	3.51	6.98	9.1	10.4
1 {{url_placeholder_0}}	15	28	33	38	33	38	46	3.18	4.09	8.15	10.9	13.6
3 {{url_placeholder_0}}	20	33	38	44	38	46	56	3.18	4.32	8.53	12.7	13.9
1 "	25	38	44	51	46	56	62	3.68	4.98	9.93	14.7	17.3
1-1 {{url_placeholder_0}}	32	44	51	60	56	62	75	3.89	5.28	10.59	17.0	18.0
1-1 {{url_placeholder_0}}	40	51	60	64	62	75	84	4.01	5.56	11.07	17.8	18.4
2 ”	50	60	64	83	75	84	102	4.27	7.14	12.09	19.0	19.2
2-1 {{url_placeholder_0}}	65	76	83	95	92	102	121	5.61	7.65	15.29	23.6	28.9
3 ”	80	86	95	106	109	121	146	5.99	8.84	16.64	25.9	30.5
4 ”	100	106	114	114	146	152	152	6.55	11.18	18.67	27.7	33.0
