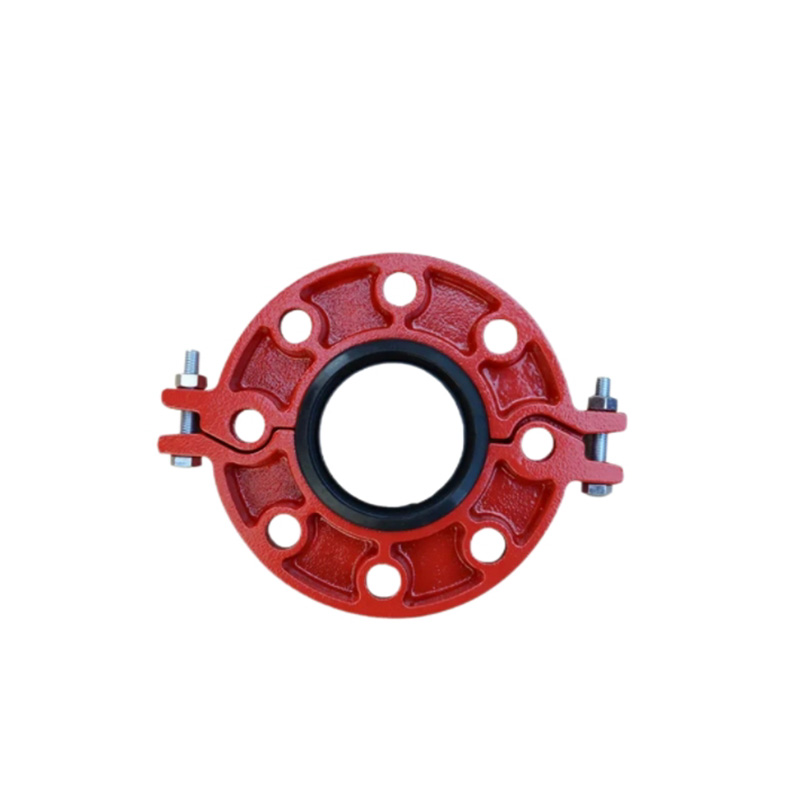

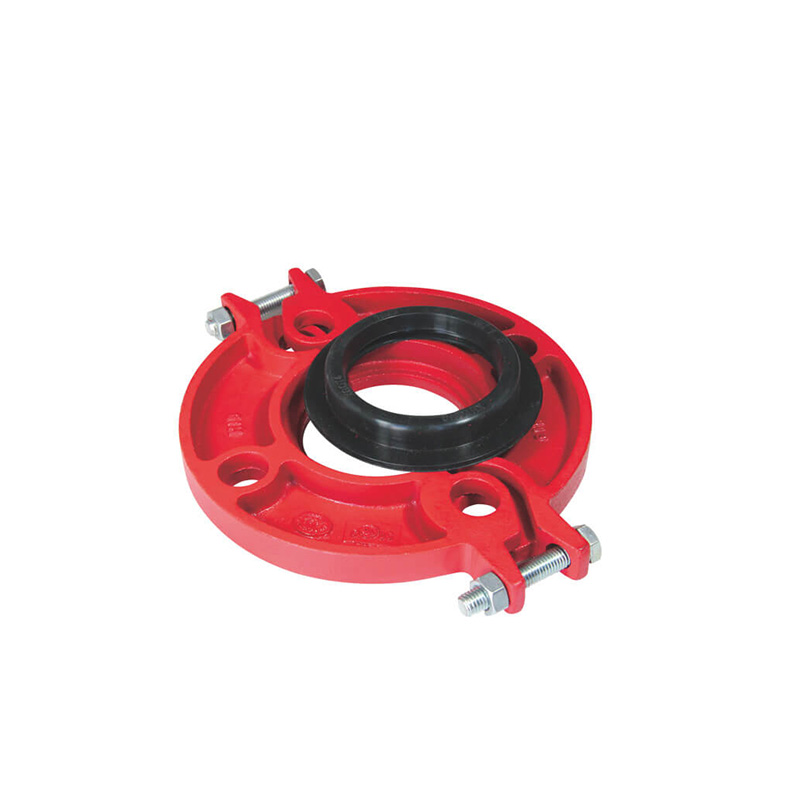

Flangia scanalata en standard

Flangia scanalata in standard

Certificato: FM approvato / UL elencato / VDS / LPCB

Dimensione: 1 1 /2” - 24 ”(DN 40 - DN 600)

Pressione: PN16 / PN25

Materiale: ASTM A536, grado 65-45-12, QT450-10

Discussione: ASME B1.20.1, ISO 7-1, GB 7306

Groove: AWWA C606, ISO 6182-12

Surface: P: dipinto E: elettroplato B: nero S: epossidico G: zincato a caldo zincato

Chatta ora

Dettagli del prodotto

Flangia scanalata in standard Consente il passaggio da un sistema flangiato a un sistema scanalato a un sistema scanalato con una singola flangia.

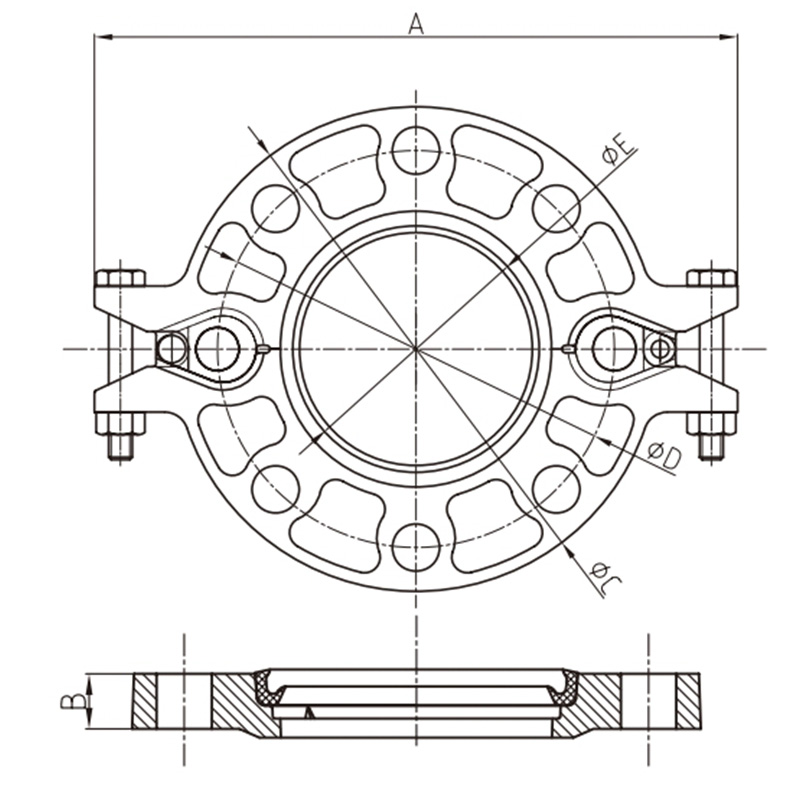

MISURARE		Dimensione OD	A (mm)	B (mm)	C (mm)		D (mm)		E (mm)
1 1/2”	DN40	48.3	195	18.5		150		110		45.4
2”	DN50	60.3	220	18.5		165		125		57.5
2 1/2”	DN65	76.1	235	18.5		185		145		72.7
3”	Dn80	88.9	255	18.5		195		160		85.5
4”	DN100	108.0	279	18.5		220		180		104.5
4”	DN100	114.3	279	18.5		224		180		110.5
5”	DN125	133.0	312	21.5		250		210		129.2
5”	DN125	139.7	320	23		250		210		135.5
6”	DN150	159.0	346	21.5		280		240		154.8
6”	DN150	165.1	346	21.5		280		240		160.8
6”	DN150	168.3	346	24		280		240		164.3
8”	DN200	219.1	414.3	30		340		295		214.9
10”	DN250	273.0	480	25.5		405		355		268.9
12”	DN300	323.9	530.5	25.5		460		410		318.9
14”	DN350	355.6	580	30		520		470		350.6
16”	DN400	406.4	630	32		580		525		401.5
18”	DN450	457.2	693	36		640		585		452.2
20”	DN500	508.0	770	36		715		650		503
24”	DN600	609.6	895	40		840		770		601.6
