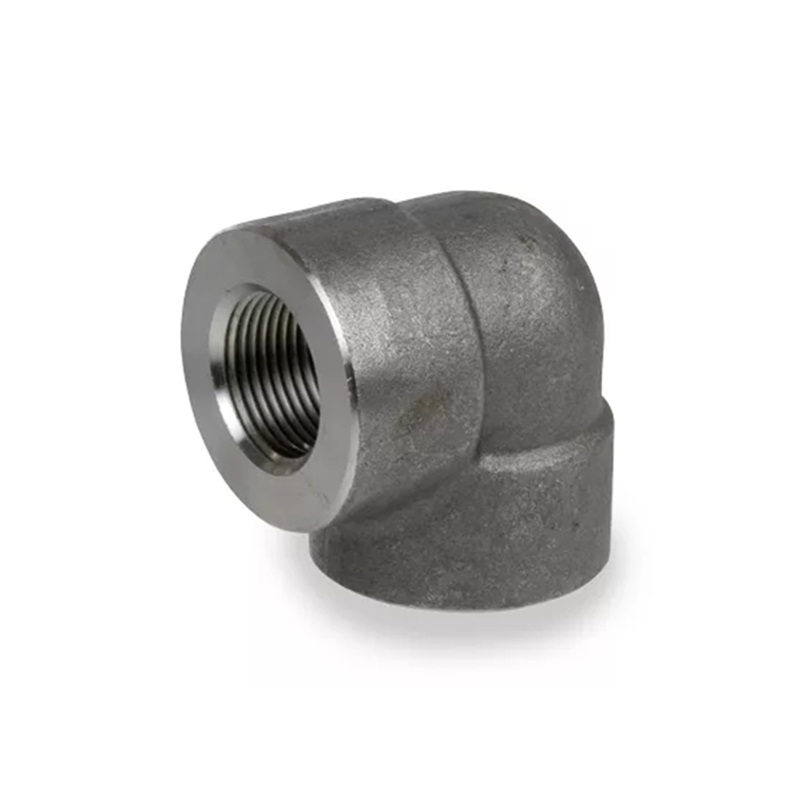

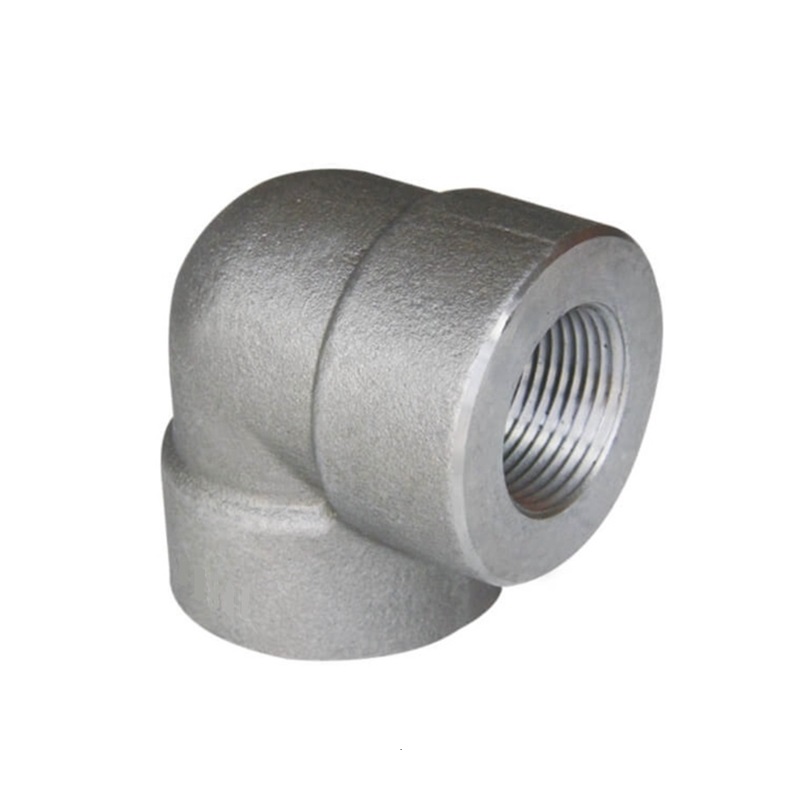

鍛造糸90°の肘

鍛造糸90°の肘

特徴：

証明書：ISO

American Standard: ASME B16.11

材料：炭素鋼ASTM A 105 /ステンレス鋼

タイプ：鍛造フィッティング

スレッド：NPT / BSPT

W.Pressure：クラス2000/3000/6000

表面：オリジナル /ホットディップ亜鉛めっき

今すぐチャットしてください

製品の詳細

鍛造糸90°の肘 高圧パイプラインの接続をねじ込むことにより、配管システムの流れの方向を90度変更するために使用されます。

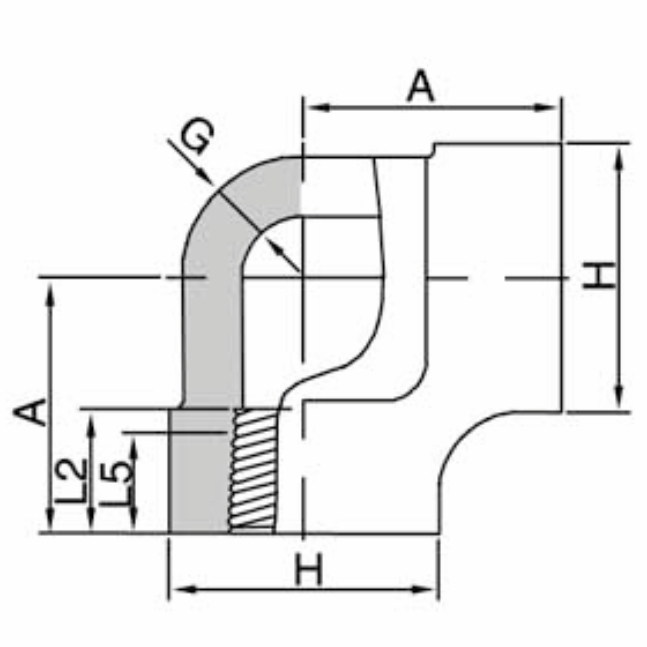

サイズ		センターから終了します a			外diaの外。 h			壁の厚さ g min			スレッドの長さ
NP	dn	2000lb	3000 lb	6000 lb	2000lb	3000 lb	6000 lb	2000lb	3000 lb	6000 lb	L5分	L2分
1/8”	6	21	21	25	22	22	25	3.18	3.18	6.35	6.4	6.7
1/4”	8	21	25	28	22	25	33	3.18	3.30	6.60	8.1	10.2
3/8”	10	25	28	33	25	33	38	3.18	3.51	6.98	9.1	10.4
1/2”	15	28	33	38	33	38	46	3.18	4.09	8.15	10.9	13.6
3/4”	20	33	38	44	38	46	56	3.18	4.32	8.53	12.7	13.9
1”	25	38	44	51	46	56	62	3.68	4.98	9.93	14.7	17.3
1-1/4”	32	44	51	60	56	62	75	3.89	5.28	10.59	17.0	18.0
1-1/2”	40	51	60	64	62	75	84	4.01	5.56	11.07	17.8	18.4
2 "	50	60	64	83	75	84	102	4.27	7.14	12.09	19.0	19.2
2-1/2”	65	76	83	95	92	102	121	5.61	7.65	15.29	23.6	28.9
3”	80	86	95	106	109	121	146	5.99	8.84	16.64	25.9	30.5
4”	100	106	114	114	146	152	152	6.55	11.18	18.67	27.7	33.0
