특징:
인증서: ISO
미국 표준: ASME B16.11
자료: 탄소 강철 ASTM A 105/스테인리스
유형: 위조 이음속
W.pressure: 종류 3000/6000/9000
표면: 직류 전기를 통한 본래/뜨거운 표 표면

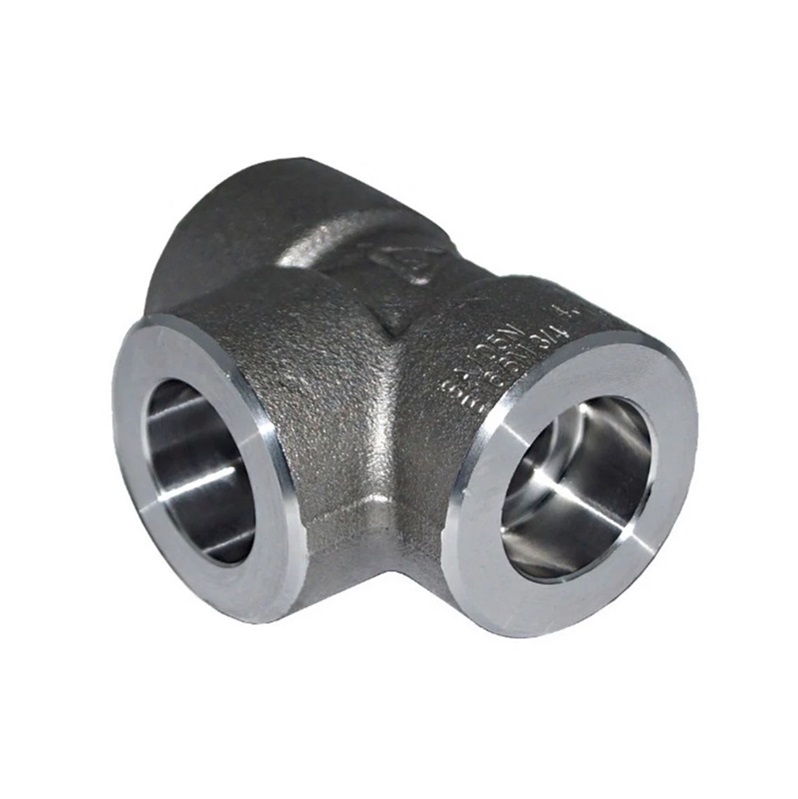

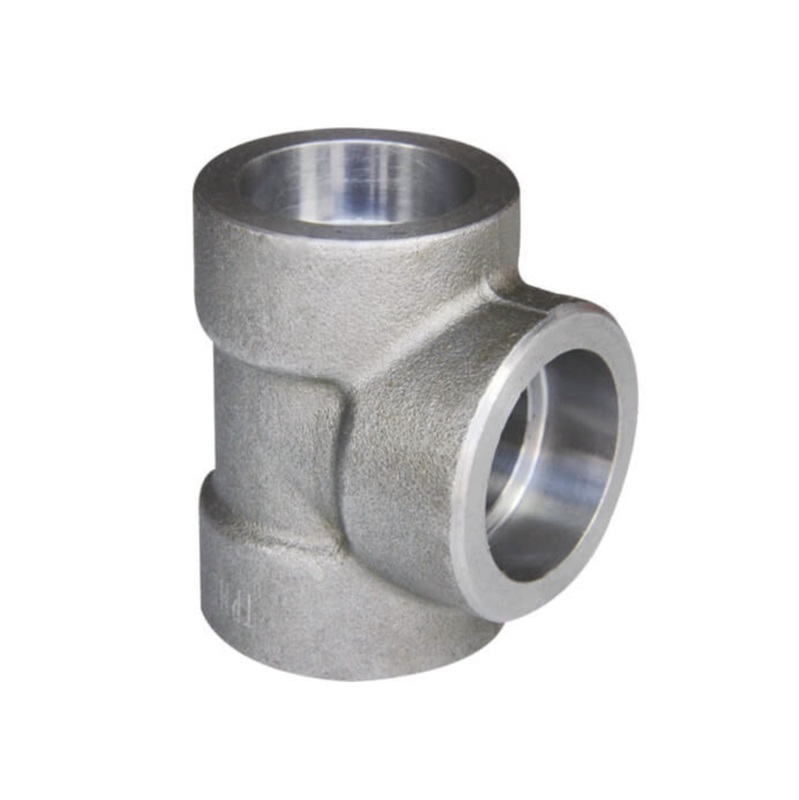

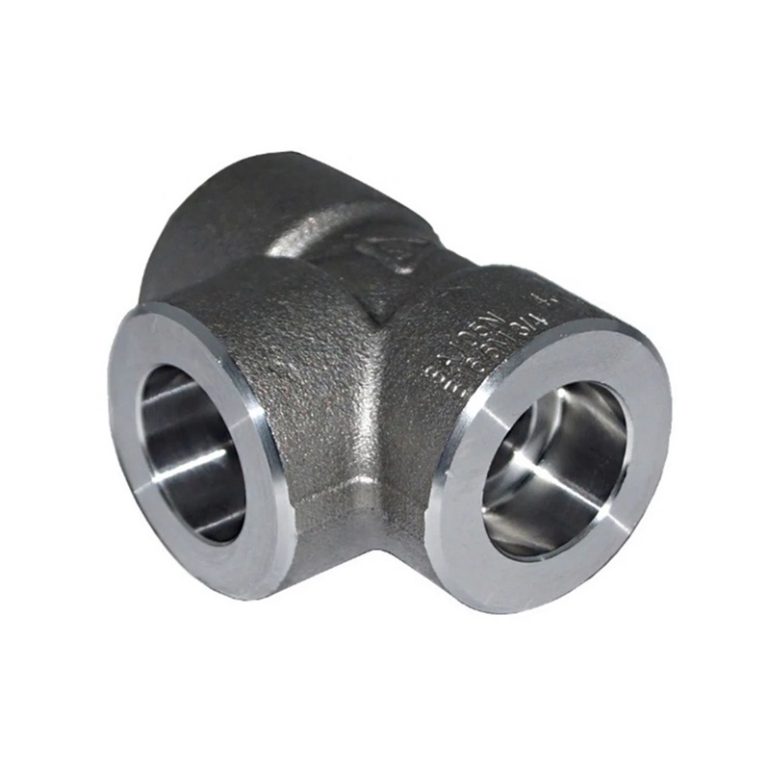

SW 티 파이핑 시스템의 파이프 사이의 지점 연결을 만드는 데 사용됩니다.SW 티에는 파이프가 파입되는 끝에 소켓이 있으며 SW 티와 만나는 파이프의 원SW 파 주위에 용접되어 있습니다.

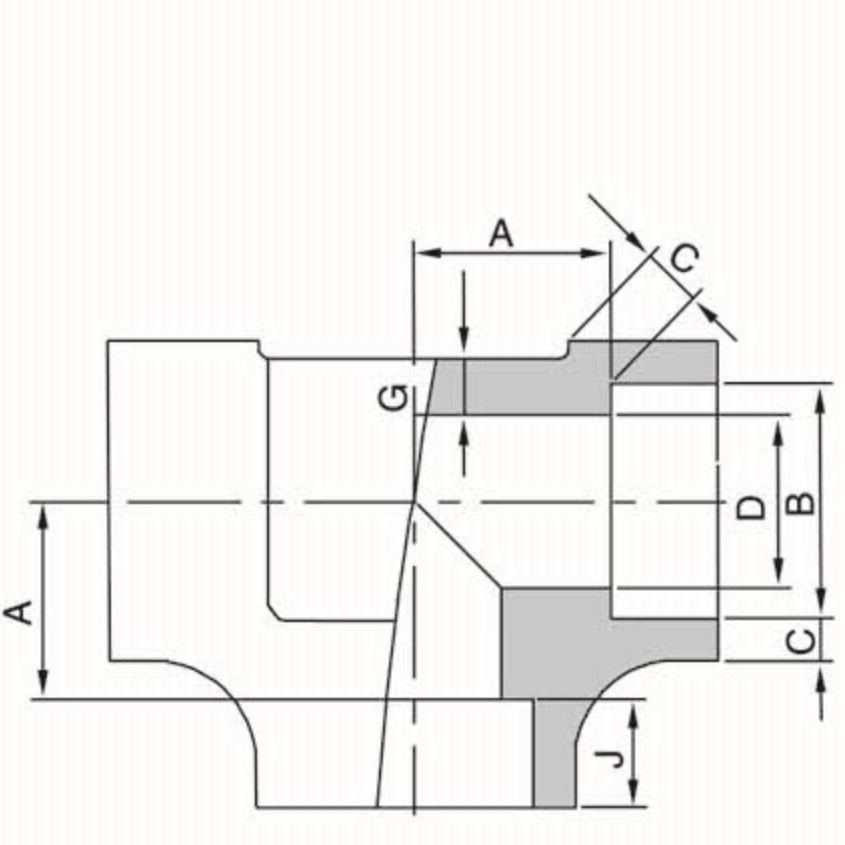

| SIZE | 소켓 구멍 Dia.
비 |
Bore Dia.피팅의
디 |
소켓 벽
C 분 |
몸 벽
G 분 |
소켓의 깊이
J 분 |
소켓 중심에서 아래로
에이 |
|||||||||
| NPS는 | 디엔에이 | 3000LB의 | 6000 파운드 | 9000 파운드 | 3000 파운드 | 6000 파운드 | 9000 파운드 | 3000 파운드 | 6000 파운드 | 9000 파운드 | 3000 파운드 | 6000 파운드 | 9000 파운드 | ||
| 1/8” | 6 | 10.9 | 6.1 | 3.2 | – | 3.18 | 3.43 | – | 2.41 | 3.15 | – | 9.5 | 11.0 | 11.0 | – |
| 1/4” | 8 | 14.3 | 8.5 | 5.6 | – | 3.30 | 4.01 | – | 3.02 | 3.68 | – | 9.5 | 11.0 | 13.5 | – |
| 3/8” | 10 | 17.7 | 11.8 | 8.4 | – | 3.50 | 4.37 | – | 3.20 | 4.01 | – | 9.5 | 13.5 | 15.5 | – |
| 1/2” | 15 | 21.9 | 15.0 | 11.0 | 5.6 | 4.09 | 5.18 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 15.5 | 19.0 | 25.5 |
| 3/4” | 20 | 27.3 | 20.2 | 14.8 | 10.3 | 4.27 | 6.04 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 19.0 | 22.5 | 28.5 |
| 1” | 25 | 34.0 | 25.9 | 19.9 | 14.4 | 4.98 | 6.93 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 22.5 | 27.0 | 32.0 |
| 1-1/4” | 32 | 42.8 | 34.3 | 28.7 | 22.0 | 5.28 | 6.93 | 10.62 | 4.85 | 6.35 | 9.70 | 12.5 | 27.0 | 32.0 | 35.0 |
| 1-1/2” | 40 | 48.9 | 40.1 | 33.2 | 27.2 | 5.54 | 7.80 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 32.0 | 38.0 | 38.0 |
| 2” | 50 | 61.2 | 51.7 | 42.1 | 37.4 | 6.04 | 9.50 | 12.12 | 5.54 | 8.74 | 11.07 | 16.0 | 38.0 | 41.0 | 54.0 |
| 2-1/2” | 65 | 73.9 | 61.2 | – | – | 7.62 | – | – | 7.01 | – | – | 16.0 | 41.0 | – | – |
| 3” | 80 | 89.9 | 76.4 | – | – | 8.30 | – | – | 7.62 | – | – | 16.0 | 57.0 | – | – |
| 4” | 100 | 115.5 | 100.7 | – | – | 9.35 | – | – | 8.56 | – | – | 16.0 | 66.5 | – | – |
