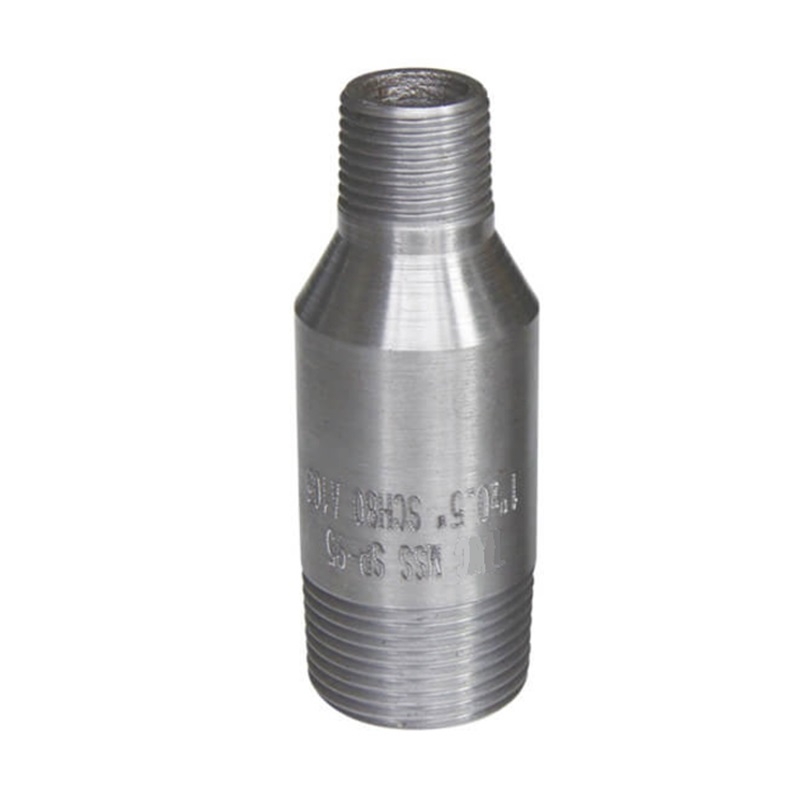

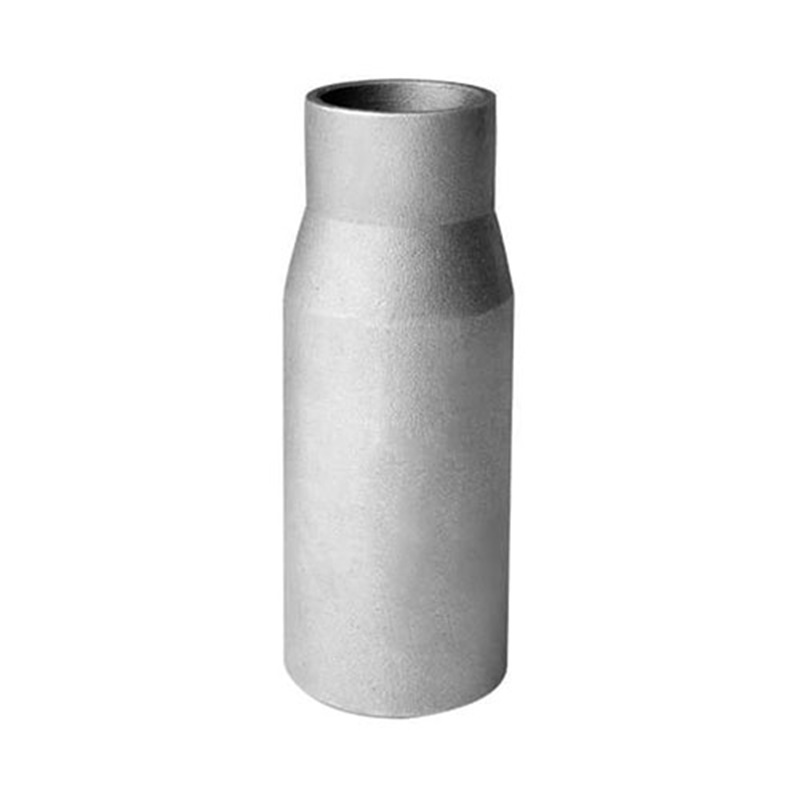

Mamilo com arrasado concêntrico

Mamilo com arrasado concêntrico

Características:

Certificado: ISO

Padrão: MSS SP-95 、 sh {{url_placeholder_0}} 3419

Material: aço carbono ASTM A 105 / aço inoxidável

Tópico: NPT / BSPT

W.Pressure: igual ao mesmo tubo sem costura

Superfície: Galvanizado de Dipa Original / Hot

Detalhes do produto

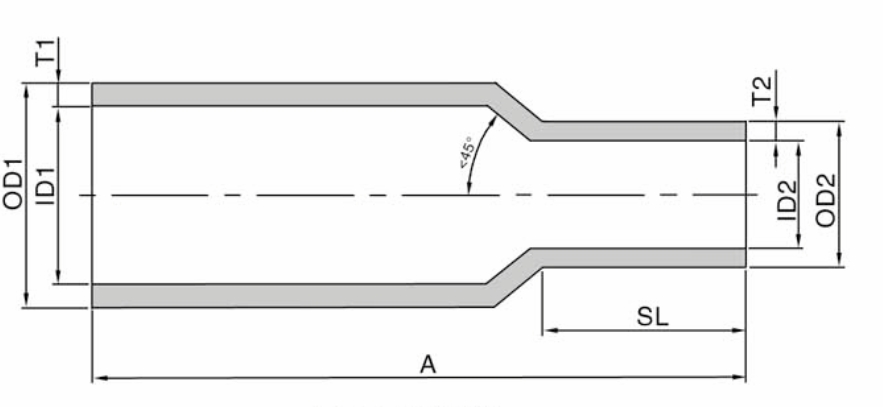

Drwaing de mamilo com arestado concêntrico

Mamilo com arrasado concêntrico é usado para unir dois tubos de tamanho diferente por linha no mesmo eixo.

Tamanho OD no final Comprimento da extremidade pequena Ponta a ponta
NPS DN OD1 * OD2 SL min UM
1 {{url_placeholder_0}}* 1 {{url_placeholder_1}} 8 * 6 13.7 * 10.3 20 57
3 {{url_placeholder_0}}* 1 {{url_placeholder_1}} 10 * 8 17.1 * 13.7 20 64
1 {{url_placeholder_0}}* 3 {{url_placeholder_1}} 15 * 10 21.3 * 17.1 20 70
3 {{url_placeholder_0}}* 1 {{url_placeholder_1}} 20 * 15 26.7 * 21.3 22 76
1 ”* 3 {{url_placeholder_0}} 25 * 20 33.4 * 26.7 22 89
1-1 {{url_placeholder_0}}* 1 " 32 * 25 42.2 * 33.4 25 102
1-1 {{url_placeholder_0}}* 1-1 {{url_placeholder_1}} 40 * 32 48.3 * 42.2 25 114
2 ”* 1-1 {{url_placeholder_0}} 50 * 40 60.3 * 48.3 30 165
2-1 {{url_placeholder_0}}* 2 ” 65 * 50 73.0 * 60.3 40 178
3 ”* 2-1 {{url_placeholder_0}} 80 * 65 88.9 * 73.0 40 203
3-1 {{url_placeholder_0}}* 3 ” 90 * 80 101.6 * 88.9 40 203
4 ”* 1-1 {{url_placeholder_0}} 100 * 32 114.3 * 42.2 40 229

Nota: Para mais informações, faça o download do nosso catálogo.
