Camiseta mecânica com ramo ranhurado

Tee mecânico com ramal ranhurado

Certificado: Aprovado pela FM / Listado pela UL / LPCB

Tamanho: 2 ”*1 1 {{url_placeholder_0}} - 8”*4 ”(dn 50*32 - dn 200*100)

Pressão: 300 psi

Material: ASTM A536, GRAU 65-45-12, QT450-10

Rosqueado: ASME B1.20.1, ISO 7-1, GB 7306

Ranhura: AWWA C606, ISO 6182-12

Superfície: P: Pintado E: Galvanizado B: Preto S: Epóxi G: Galvanizado a quente

Bate-papo agora

Detalhes do produto

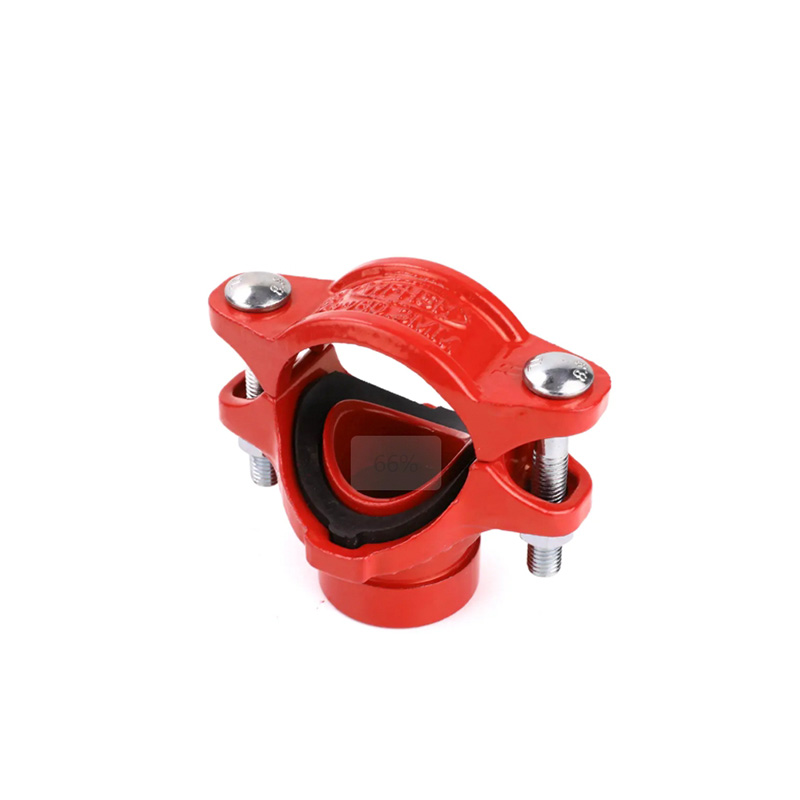

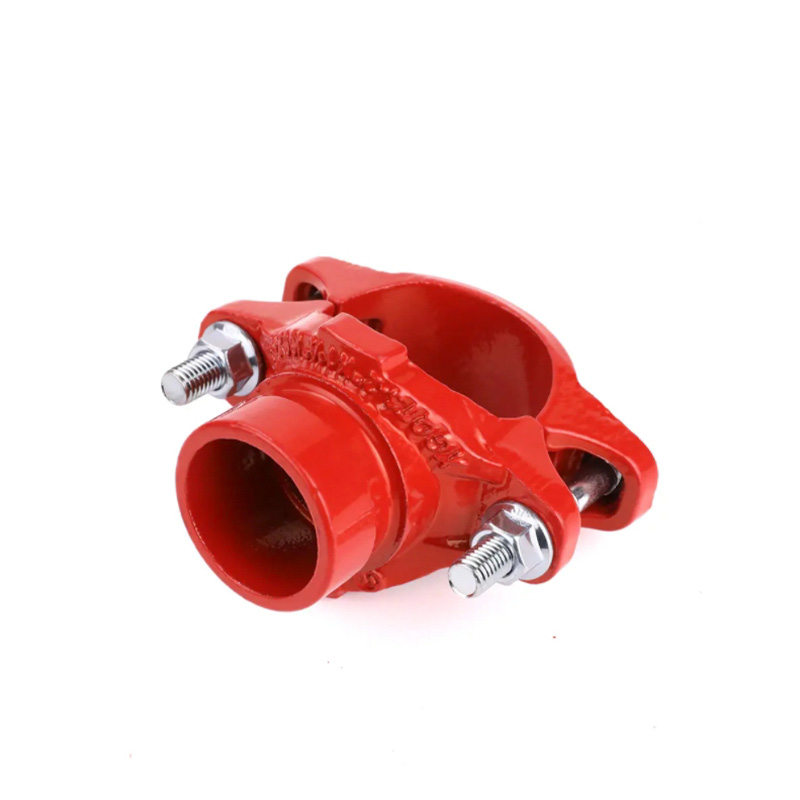

Tee mecânico com ramal ranhurado Fornece uma saída de ranhura adicional no pipeline existente, conectando o orifício predefinido na superfície do tubo principal.

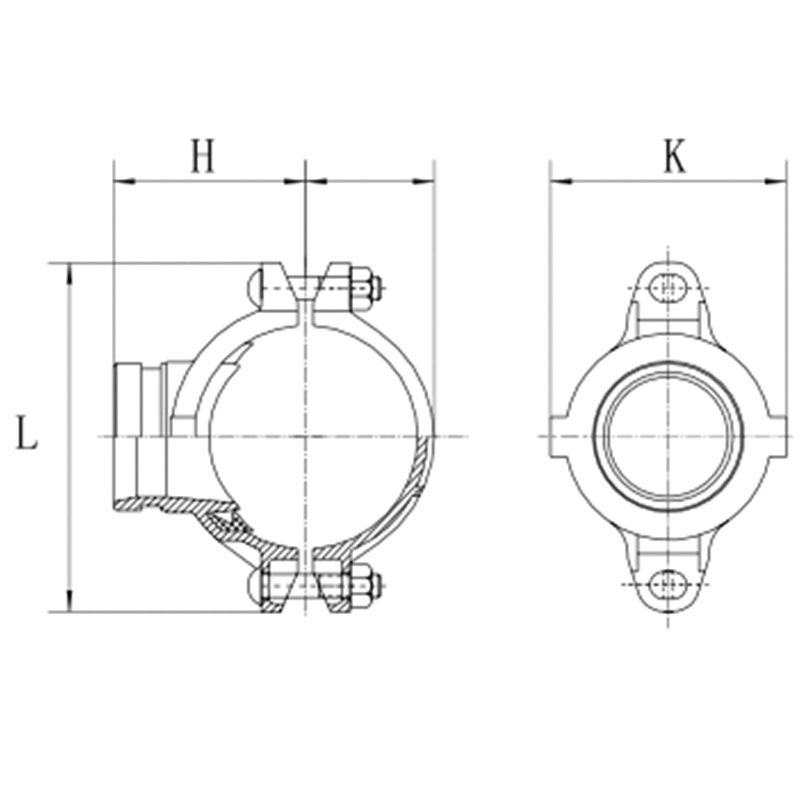

TAMANHO		TAMANHO OD	Φ (mm)	E (MM)	K (mm)	HUM)
2”×1 1/4”	DN50XDN32	60,3X42,4	75	116	68	75
2”×1 1/2”	DN50XDN40	60,3X48,3	75	116	68	75
2 1/2”×1 1/4”	Dn65xdn32	73,0X42,4	92	128	76	83
2 1/2”×1 1/2”	Dn65xdn40	73,0X48,3	92	128	76	83
2 1/2”×1 1/4”	Dn65xdn32	76,1X42,4	96	128	76	83
2 1/2”×1 1/2”	Dn65xdn40	76,1X48,3	96	128	76	83
3”×1 1/4”	Dn80xdn32	88,9X42,4	108	151	83	86
3”×1 1/2”	Dn80xdn40	88,9X48,3	108	151	83	86
3”×2”	DN80XDN50	88,9X60,3	108	151	83	101
4”×2 1/2”	DN100XDN65	108,0X76,1	130	180	100	110
4”×3”	DN100XDN80	108,0X88,9	130	180	100	124
4”×1”	DN100XDN25	114,3X33,7	136	183	100	76
4”×1 1/4”	DN100XDN32	114,3X42,4	136	183	100	86
4”×1 1/2”	DN100XDN40	114,3X48,3	136	183	100	86
4”×2”	DN100XDN50	114,3X60,3	136	183	100	105
4”×2 1/2”	DN100XDN65	114,3X73,0	136	183	100	110
4”×2 1/2”	DN100XDN65	114,3X76,1	136	183	100	110
4”×3”	DN100XDN80	114,3X88,9	136	183	100	124
5”×1 1/4”	DN125XDN32	139,7X42,4	164	219	110	92
5”×1 1/2”	DN125XDN40	139,7X48,3	164	219	110	92
5”×2”	DN125XDN50	139,7X60,3	164	219	110	105
5”×2 1/2”	DN125XDN65	139,7X76,1	164	219	110	110
5”×3”	DN125XDN80	139,7X88,9	164	219	110	124
5”×1 1/4”	DN125XDN32	141.3X42.4	164	219	110	92
5”×1 1/2”	DN125XDN40	141.3X48.3	164	219	110	92
5”×2”	DN125XDN50	141.3X60.3	164	219	110	105
5”×2 1/2”	DN125XDN65	141.3X76.1	164	219	110	110
6”×1 1/4”	DN150XDN32	165,1X42,4	190	245	123	90
6”×1 1/2”	DN150XDN40	165,1X48,3	190	245	123	90
6”×2”	DN150XDN50	165,1X60,3	190	245	123	105
6”×2 1/2”	DN150XDN65	165,1X76,1	190	245	123	110
6”×3”	DN150XDN80	165,1X88,9	190	245	123	130
6”×4”	DN150XDN100	165,1X114,3	190	245	125	159
6”×1 1/4”	DN150XDN32	168,3X42,4	192	250	127	90
6”×1 1/2”	DN150XDN40	168,3X48,3	192	250	127	90
6”×2”	DN150XDN50	168,3X60,3	192	250	127	105
6”×2 1/2”	DN150XDN65	168,3X73,0	192	250	127	110
6”×2 1/2”	DN150XDN65	168,3X76,1	192	250	127	110
6”×3”	DN150XDN80	168,3X88,9	192	250	127	130
6”×4”	DN150XDN100	168,3X114,3	192	250	127	159
8”×2”	DN200XDN50	219,1X60,3	240	302	150	105
8”×2 1/2”	DN200XDN65	219,1X76,1	240	302	150	115
8”×3”	DN200XDN80	219,1X88,9	240	302	150	134
8”×4”	DN200XDN100	219,1X114,3	240	302	150	167
