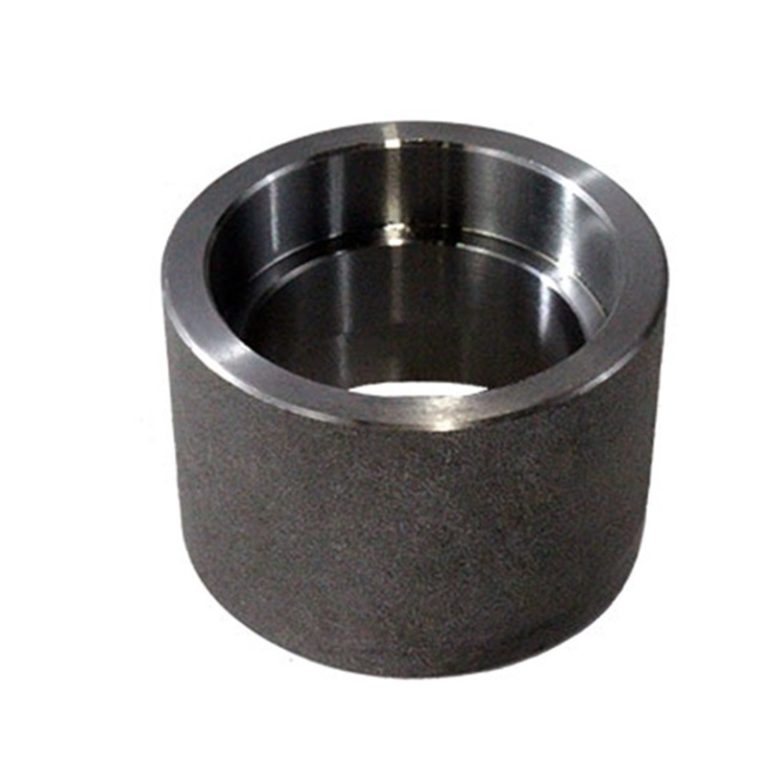

Acoplamento de solda de soquete

Características:

Certificado: ISO

American Standard: ASME B16.11

Material: aço carbono ASTM A 105 / aço inoxidável

Tipo: encaixe forjado

W.Pressure: Classe 3000/6000/9000

Superfície: Galvanizado de Dipa Original / Hot

Detalhes do produto

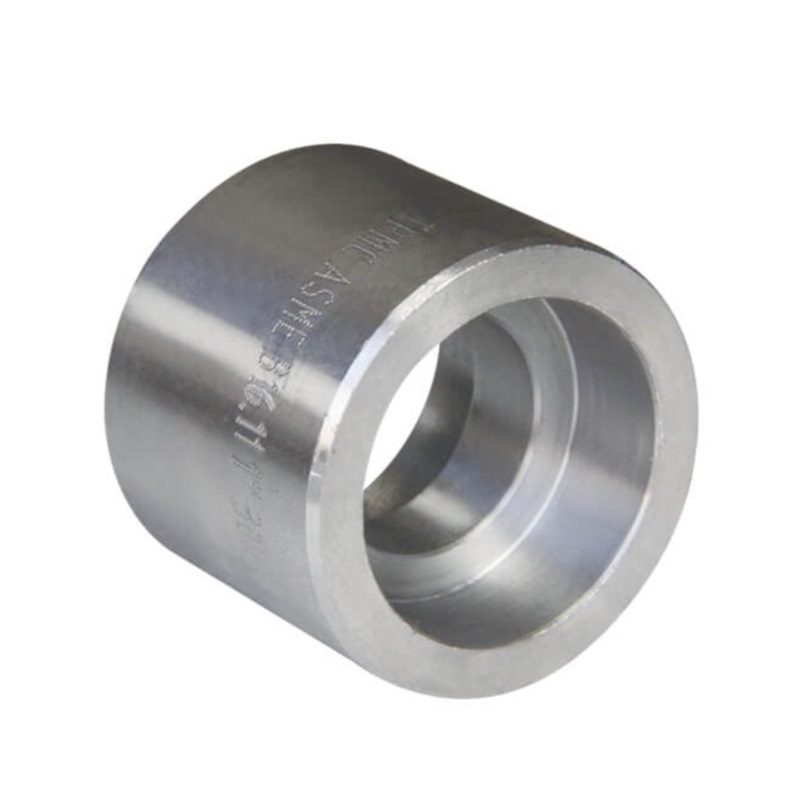

Acoplamento SW é usado para usar dois tubos em um sistema de tubulação.

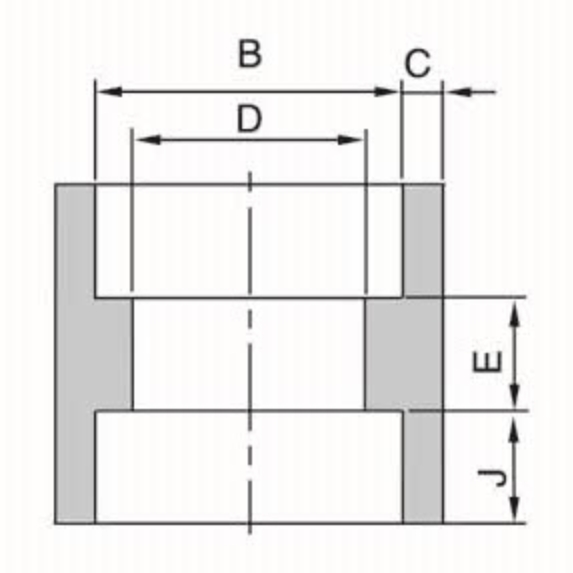

TAMANHO		Socket Bore DiA. B	Furo dia. E			Parede do soquete C min			Profundidade do soquete J min	Comprimento de colocação E
NPS	DN	Socket Bore DiA. B	3000 lb.	6000 lb.	9000 lb.	3000 lb.	6000 lb.	9000 lb.	Profundidade do soquete J min	Comprimento de colocação E
1 {{url_placeholder_0}}	6	10.9	6.1	3.2	–	3.18	3.43	–	9.5	6.5
1 {{url_placeholder_0}}	8	14.3	8.5	5.6	–	3.30	4.01	–	9.5	6.5
3 {{url_placeholder_0}}	10	17.7	11.8	8.4	–	3.50	4.37	–	9.5	6.5
1 {{url_placeholder_0}}	15	21.9	15.0	11.0	5.6	4.09	5.18	8.18	9.5	9.5
3 {{url_placeholder_0}}	20	27.3	20.2	14.8	10.3	4.27	6.04	8.56	12.5	9.5
1 ”	25	34.0	25.9	19.9	14.4	4.98	6.93	9.96	12.5	12.5
1-1 {{url_placeholder_0}}	32	42.8	34.3	28.7	22.0	5.28	6.93	10.62	12.5	12.5
1-1 {{url_placeholder_0}}	40	48.9	40.1	33.2	27.2	5.54	7.80	11.12	12.5	12.5
2”	50	61.2	51.7	42.1	37.4	6.04	9.50	12.12	16.0	19.0
2-1/2”	65	73.9	61.2	–	–	7.62	–	–	16.0	19.0
3”	80	89.9	76.4	–	–	8.30	–	–	16.0	19.0
4”	100	115.5	100.7	–	–	9.35	–	–	16.0	19.0
