Structural attachment - utt10

Structural attachment – utt10

ciri-ciri:

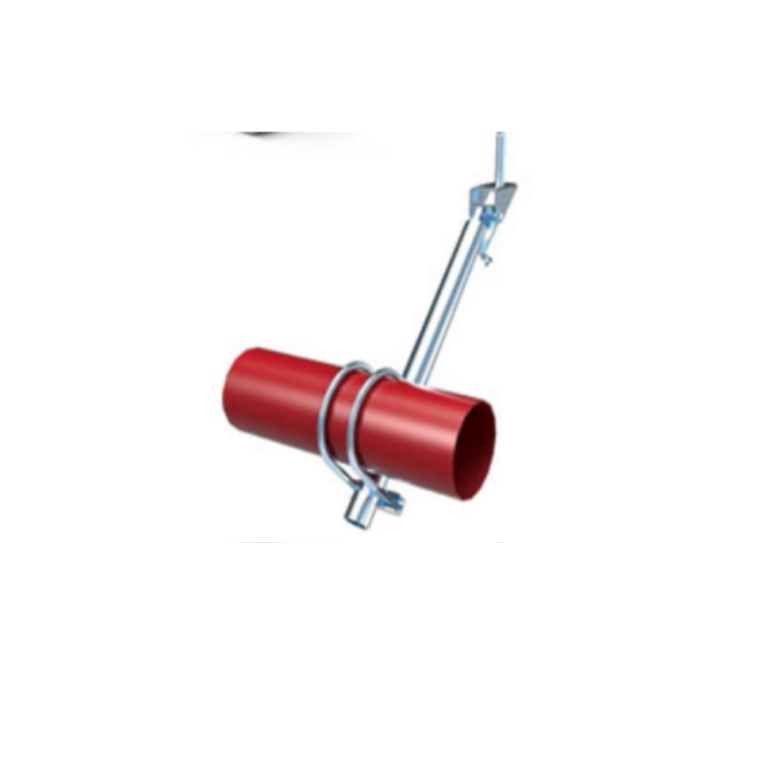

Function: Designed for bracing pipe against sway and seismic disturbance.The pipe attachment component of a sway brace system used in conjunction with a UTT Manufacturing structural attachment fitting.and joined together with a bracing pipe element forms a complete sway brace assembly.Sway brace assemblies are

intended to be installed in accordance withNFPA13and the manufacturer’s installation instructions.

Jenis:Paip Pemercik Sch 10,Sch 40,GB/T3091,IS G3454

Saiz:Satu saiz sesuai dengan paip pendakap sehingga 8””dengan lubang 1/2'bolt untuk struktur.

Bahan: Keluli karbon

Kemasan:Elektro-galvani

Sembang Sekarang

Butiran produk

Structure attachment UTT10 ialah komponen utama yang digunakan dalam bidang reka bentuk dan kejuruteraan struktur, khusus digunakan untuk menyambung unit atau bahan struktur yang berbeza bersama-sama dengan selamat dan boleh dipercayai.

UL maksimum Reka bentuk Muatkan
pendakap Ahli	lbs.	kN	Wt.Setiap

			lb.	kg
1″ SCH40 paip	1885	(8.38)	1.54	(0.7)

FM maksimum Reka bentuk Muatkan
pendakap Ahli	Horizontal load penilaian pemasangan angle 30°-44°		Horizontal load penilaian pemasangan angle 45°-59°		Wt.Setiap

	lbs.	kN	lbs.	kN	lb.
1″ SCH40 paip	1490	(6.62)	1980	(8.80)	1.54
